Produktblad från Rala
NDKA 222 5850/1

Kabelutsättningspunkt för skåp

KUP1

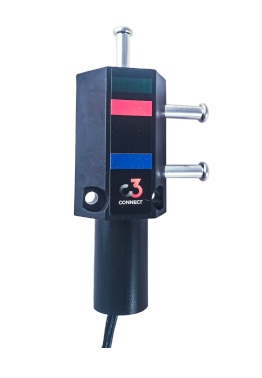

Kabelutsättningspunkten, KUP för skåp, ansluts till anläggningens kabelmarkeringsnät för att kunna spåra kanalisation och kabel i mark. Denna KUP har tre anslutningspunkter, tydligt markerade i tre olika färger för anslutning av instrument. Dess universella utförande gör det möjligt att montera KUP:en såväl i markisolering, som på montageplatta. Utförandet med två poler åt samma håll gör att den monteras långt ut i skåpets kanter, både till höger och vänster.

Kabelutsättningspunkten, KUP för skåp, ansluts till anläggningens kabelmarkeringsnät för att kunna spåra kanalisation och kabel i mark. Kabelmarkeringsnätets signaltråd skall dras med upp i varje kabelskåp. Onödigt plastmaterial från varningsnätet skärs bort. Denna KUP har tre anslutningspunkter som är tydligt markerade i tre olika färger; ”Blå” för inkommande, ”Röd” för utgående och ”Vit” för kundanslutning. Dess universella utförande gör det möjligt att montera KUP:en såväl i markisolering som på montageplatta. Utförandet med två poler åt samma håll gör att den monteras långt ut i skåpets kanter på höger eller vänster sida.

De gelfyllda skarvarna skall, efter montage, vulkas med bifogad vulkduk.

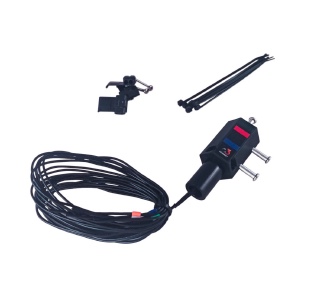

Ingående tillbehör

I leveransen ingår även följande produkter:
KUP med 1,5
meters kablage,
2 st rostfria skruv,
6 st buntband,
3 st vulkduk,
3 st skarvklämmor

BenämningPaketArt nr
Kabelutsättningspunkt, för skåp (KUP)11036001
