Skarvboxar
Skarvboxar för fibernät har flera viktiga funktioner; Fiber och skarvar ska skyddas, de skall underlätta underhåll och om/utbyggnad av nätet. De skall vara byggda för att öppnas och utföra arbeten i flera gånger/år under många år framåt.
Egenskaper
Gemensamma egenskaper för Ralas alla skarvboxar:
- Genomtänkt inredning som underlättar god ordning
- Enkel rangering av fiber och fiberskarvar
- Utrymme för överlängder
- Enkla kabelgenomföringar
- Hög IP-klassning
- Konstruerade för att det skall vara enkelt att jobba i utan att befintlig trafik riskerar att störas.
Skarvbox för skåp eller inomhus
Skarvboxar i skåp behöver inte skydda fibern på samma sätt som i mark. Skåpen är dock inte alltid helt vattentäta utan det kommer in fukt och skadedjur. Därför uppfyller de IP-klassning 54 samt IK08. I samarbete med Commscope erbjuder vi BUDI-skarvboxar för denna miljö.

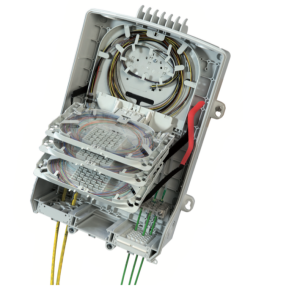

Skarvbox BUDI
Commscopes skarvboxar är synonymt med högsta kvalité i tätning, fiberhantering, användarvänlighet och flexibilitet i design. Utformade för att kunna vara fast monterade vid all typ av skarvningsarbeten. BUDI är även utmärkt att kombinera med patchmöjligheter eller för PON-lösningar.
Egenskaper
- BUDI har universella öppningar i nederkant som förses med kabelgenomföringar beroende på kabeltyp
- Delbara SEAL-BLOCK kabelgenomföringar för större och matande kablar med möjlighet till slinga/loop
- Skarvkassetter finns för det traditionella FIST-systemet såväl som för den universella där både enkelfiber och bandfiber kan skarvas
- Levereras inklusive slingkassett för separat och skyddad förvaring av slinga/överskott
- Uppfyller internationella och svenska standarder avseende krav på optisk och mekanisk prestanda samt täthet.
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1250368 | Skarvbox BUDI-2S för 36 fiber med SOSA-kassetter | 1 |
| 1250362 | Skarvbox BUDI-1S för 96 fiber/24 kunder med UNI-kassetter | 1 |
| 1250364 | Skarvbox BUDI-1S för 120 fiber med SOSA-kassetter | 1 |
| 1250361 | Skarvbox BUDI-S för 168 fiber med SOSA-kassetter | 1 |
| 1250360 | Skarvbox BUDI-S för 192 fiber/48 kunder med UNI-kassetter | 1 |
| 1250369 | Skarvbox BUDI-M för 216 fiber med SOSA-kassetter | 10 |
| 1250364VP16 | Skarvbox BUDI-1S för patchning 16 SC el 32 LC | 1 |
| 1250362VP24L | Skarvbox BUDI-S för patchning 24 SC el 48 LC inkl lås | 1 |
| 1250365 | Skarvbox BUDI-M för splitters | 1 |
Kabelgenomföring för BUDI
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1250375 | Kabelgenomföring 2x Ø 15-20mm för BUDI-S(SOSA)/BUDI-1S | 1 |
| 1250376 | Kabelgenomföring 4x Ø<10mm för BUDI-S(SOSA)/BUDI-1S | 1 |
| 1250374 | Kabelgenomföring 4x Ø <15 mm för BUDI-S(SOSA)/BUDI-1S | 1 |
| 1250371 | Kabelgenomföring 4x Ø10-15mm för BUDI-S | 1 |
| 1250373 | Kabelgenomföring 24x Ø under 7mm för BUDI-S/BUDI-1S | 1 |
| 1250379 | Kabelgenomföring 48 x Ø<3,9mm för BUDI-S/BUDI-1S | 1 |
| 1250365K01 | Kabelgenomföring 4x Ø<15mm för BUDI-M | 10 |
| 1250377 | Kabelgenomföring 6x Ø midre än15mm för BUDI-M | 1 |
| 1250378 | Kabelgenomföring 24x Ø<7mm för BUDI-M | 1 |
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1250222 | Skarvkassetter, enkelfiber, 2 kassetter á 12 fiber | 1 |
| 1250211 | Skarvkassetter, enkelfiber, 4 kassetter á 12 fiber, fast hylshållare | 1 |
| 1250203 | Skarvkassetter, enkelfiber, 4 kassetter á 4 fiber, fast hylshållare | 1 |
| 1250201 | Skarvkassetter, enkelfiber, 8 kassetter á 4 fiber, fast hylshållare | 1 |
| 1250223 | Skarvkassetter, bandfiber, 2 kassetter á 3x4 ribbon | 1 |
| 1250270 | Skarvkassett Universell, FOSC-F/BUDI-S 36 enkelfiber eller 8 ribbor | 1 |
| 1250270K1 | Skarvhållare för 12 skarvar till Universalkassett | 1 |
| 1250274 | Slingkassett stor till BUDI-S/FOSC-F6 | 1 |
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1250390 | Loopförvaring till BUDI-S med SOSA-Kassetter | 10 |
| 1250391 | Loopförvaring BUDI-M | 1 |
| 1250396 | Genomföring för parmontage av BUDI-boxar | 10 |
Skarvboxar i brunn
Skarvboxar i brunnsmiljö måste skydda fibern på ett helt annat sätt än ovan mark. Brunnarna är inte vattentäta utan det kommer in fukt och de kan bli vattenfyllda. Alla Ralas skarvboxar är konstruerade och byggda för brunnsmontage, och uppfyller IP-klassning 68.

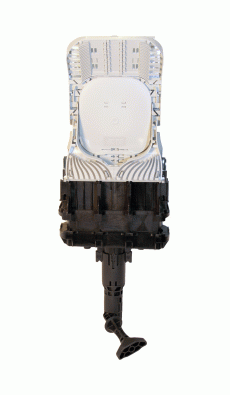

Skarvbox TENIO
TENIO-boxen, är den senaste skarvboxen från Commscope, bygger på 30 års innovations- och branschledarskap. Vilket lett till 30 procent snabbare montagetider i 30 procent mindre utrymme.
Egenskaper
- Bästa tillgängliga mekaniska tätningen på marknaden
- Alla Gelseals-genomföringar är utbytbara
- Inga specialverktyg behövs
- Kan användas både i brunn eller skåp, 3 olika skarvboxar för 144, 192 eller 288 fiber
- 6 portar som konfigureras efter behov. Från 1-5 kablar beroende på storlek som kan hantera kablar från 2-16 mm
- Integrerad korg för slinga/överskott och extra fiberlagring
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1251300 | Skarvbox TENIO för 144 fiber | 1 |
| 1251301 | Skarvbox TENIO för 192 fiber | 1 |
| 1251302 | Skarvbox TENIO för 288 fiber | 1 |
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1251310 | Skarvkassetter 12 fiber för TENIO 144-box | 1 |
| 1251311 | Skarvkassetter 24 fiber för TENIO 192-box | 1 |
| 1251312 | Skarvkassetter 24 fiber för TENIO 288-box | 1 |
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1251320 | Kabelgenomföring 5 x Ø 2-4mm för TENIO | 1 |
| 1251321 | Kabelgenomföring 4 x Ø 3-6mm för TENIO | 1 |
| 1251322 | Kabelgenomföring 3 x Ø 5-8mm för TENIO | 1 |
| 1251323 | Kabelgenomföring 3 x Ø 7-10mm för TENIO | 1 |
| 1251324 | Kabelgenomföring 2 x Ø 9-12mm för TENIO | 1 |
| 1251325 | Kabelgenomföring 2 x Ø 11-14mm för TENIO | 1 |
| 1251326 | Kabelgenomföring 2 x Ø 13-16mm för TENIO | 1 |
| 1251327 | Kabelgenomföring Dummy för TENIO | 1 |
Tillbehör och dragavlastning TENIO
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1251330 | Dragavlastning för små kablar Ø 2-6 mm för TENIO | 1 |
| 1251331 | Dragavlastning för kablar Ø 5-16mm för TENIO | 1 |
Skarvbox FOSC
Skarvboxar FOSC är skarvboxar med brett användningsområde för förläggning i brunnsmiljö. Dessa finns i 2 olika storlekar beroende på behov. FOSC FC6 är anpassad för större antal kundkablar medans FOSC 400D5 mer är anpassad för större rakskarvar.
Egenskaper FOSC FC6
- Levereras med en oval och sex runda kabelingångar som förses med kabelgenomföringar efter behov. Upp till 16 kablar per rund ingång och möjlighet till midspan/loop i oval ingång
- Heltäckande urval av kabelgenomföringar – mekaniska Gelseals som ej kräver värme – samt traditionella krympsatser
- Skarvkassett UNI som hanterar både enkel- och bandfiber. Upp till 192 fiber kan skarvas i boxen
- Externt beslag för kabel-/ductfixering ingår
Egenskaper FOSC 400D5
- Levereras med en oval och fem runda portar
- Kabelgenomföringarna traditionella krympsatser
- Skarvkassett som hanterar både enkel- och bandfiber. Upp till 768 fiber
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1251103 | Skarvbox FOSC 400D5 för 768 fiber | 3 |
| 1251200 | Skarvbox FOSC-FC6 för 192 fiber | 1 |
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1250270 | Skarvkassett Universell, FOSC-F/BUDI-S 36 enkelfiber eller 8 ribbor | 1 |
| 1250274 | Slingkassett stor till BUDI-S/FOSC-F6 | 1 |
| 1251112 | Skarvkassett FOSC 400D5 för 96 fiber | 1 |
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1251120 | Krympsats för rund port Ø5-32 mm för FOSC 400D | 1 |
| 1251121 | Krympsats för oval port Ø10-25 mm för FOSC 400D | 1 |
| 1251210 | Krympsats för rund port 1 kabel Ø8-30 mm för FOSC-FC6 | 1 |
| 1251211 | Krympsats för oval port: 1-2 kablar Ø8-25 mm för FOSC-FC6 | 1 |
Skarvbox FIST
Den generiska tillslutningen FIST-GCO2 är en miljöförseglad förpackning som möjliggör skarvning av fiber i en skyddande enhet (FAS-block) med ett lättarbetat kassettsystem.
Egenskaper
- Försegling med O-ring och klämma
- 6 eller 8 runda portar för kundkablar och 1 oval port för hantering av Midspan
- UMS-system för montering av SC eller SE kassetter med tillhörande skyddade fiberguider
- Kompatibel mot standardkabel och mikrokabel
- Förvaringskorgar eller speciella utrymmen avsedda för hela slingor vid Midspan
- Kabelgenomföringar – mekaniska Gelseal samt traditionella krympsatser.
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1250010 | Skarvbox BC6 för upp till 336 fiber | 12 |
| 1250004 | Skarvbox BD6 för upp till 480 fiber | 9 |
| 1250022 | Skarvbox FC6 för 96 fiber | 1 |
| 1250021 | Skarvbox FD6 för upp till 144 fiber | 12 |
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1250222 | Skarvkassetter, enkelfiber, 2 kassetter á 12 fiber | 1 |
| 1250211 | Skarvkassetter, enkelfiber, 4 kassetter á 12 fiber, fast hylshållare | 1 |
| 1250203 | Skarvkassetter, enkelfiber, 4 kassetter á 4 fiber, fast hylshållare | 1 |
| 1250201 | Skarvkassetter, enkelfiber, 8 kassetter á 4 fiber, fast hylshållare | 1 |
| 1250223 | Skarvkassetter, bandfiber, 2 kassetter á 3x4 ribbon | 1 |
Kabelgenomföringar gemensamma för FOSC och FIST
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1250174 | Gelseal Rund port 16x0-3mm inkl dragavlastning för BC6 och FX/FOSC-FX | 1 |
| 1250152 | Gelseal Rund port 8x3-5mm inkl dragavlastning för BC6 | 1 |
| 1250150 | Gelseal Rund port 4x4-7mm inkl dragavlastning till BC6 | 1 |
| 1250153 | Gelseal Rund port 2x8-11mm inkl dragavlastning för BC6 | 1 |
| 1250154 | Gelseal Rund port 1x11-14mm inkl dragavlastning för BC6 | 1 |
| 1250157 | Gelseal Oval port 2x5-18mm inkl dragavlastning för BC6 | 10 |
| 1250173 | Gelseal Rund port 8x3-5mm inkl dragavlastning för FX/FOSC-FX | 1 |
| 1250172 | Gelseal Rund port 4x4-7mm inkl dragavlastning för FX/FOSC-FX | 1 |
| 1250176 | Gelseal Rund port 3x6,5-8,0 mm inkl dragavlastning för FX/FOSC-FX | 1 |
| 1250171 | Gelseal Rund port 2x8-11mm inkl dragavlastning för FX/FOSC-FX | 1 |
| 1250170 | Gelseal Rund port 1x11-14mm inkl dragavlastning för FX/FOSC-FX | 1 |
| 1250175 | Gelseal Oval port 2x5-18mm inkl dragavlastning för FX/FOSC-FX | 1 |
Skarvbox OFDC
Vår minsta skarvbox är OFDC som levereras komplett med skarvkassetter och kabelgenomföringar.
Egenskaper
- 8 portar för kundkablar upp till 6mm eller 16 st upp till 2,0 mm
- Matningskabel upp till 18 mm
- Kompatibel mot standardkabel och mikrokabel
- Kan skarva upp till 72 fiber.
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1250040 | Skarvbox OFDC-B8 För max 72 fiber | 1 |
| 1250040K1 | Gelstrip till OFDC-B8 för möjlighet till 16 kunder á 1,8mm | 5 |
Tillbehör
Rätt tillbehör är en förutsättning för att en skarvbox skall nå optimal funktion, både vid installationstillfället och för framtida användning.
| Art nr | Benämning | Förpackningsenhet |
|---|
| 1230050 | Skarvboxhållare för brunnsmontage | 1 |
| 1230054 | Skarvboxhållare vägg Rala | 1 |
| 1230051 | Skarvboxfäste FIST-GCO2-Bx16 | 1 |
| 1230053 | Skarvboxfäste FIST-GCO2-Bx6 | 1 |
| 1230055 | Skarvboxfäste FOSC-FC6 | 1 |
| S1230055 | Skarvboxfäste för skarvbox FIST-GCO-FC6 inkl Skarvboxhållare | 1 |
| 1230060 | Monteringsbeslag för bärjärn FOSC400D och FIST-GCO2-B | 1 |
| 1250366 | Monteringsbeslag för bärjärn till Skarvbox FOSC-FC6 | 10 |
| 1230061 | Väggfäste för Skarvbox FOSC400D5, horisontellt el vertikalt | 1 |
Produktblad och instruktioner
För att underlätta installation av Ralas skarvboxar går det att hitta mer information på länkarna nedan.
Dragavlastning FTTH-kabel
