Instruktionen gäller eftermontage av Låsanordning i Ralaflex Gjutjärnsbetäckningar med gångjärnslock.
Låsanordning Ralaflex Låssystem Rala Std Eftermontage – art nr 1104044
Obs! Om ägaren av anläggningen har ett unik låssystem ersätts produkten ovan med motsvarande kundunika låsanordning.
Verktygsnyckel för Ralaflex låssystem Rala Std – art nr 1104046
Obs! Om ägaren av anläggningen har ett unikt låssystem ska ägaren kontaktas för att erhålla korrekt verktygsnyckel.
Blocknyckel storlek 17
Blocknyckel storlek 30
Lyftverktyg, Gjutjärnsbetäckning, gångjärn – art nr 7000003
Låsanordning Ralaflex Låssystem Rala Std Eftermontage innehåller

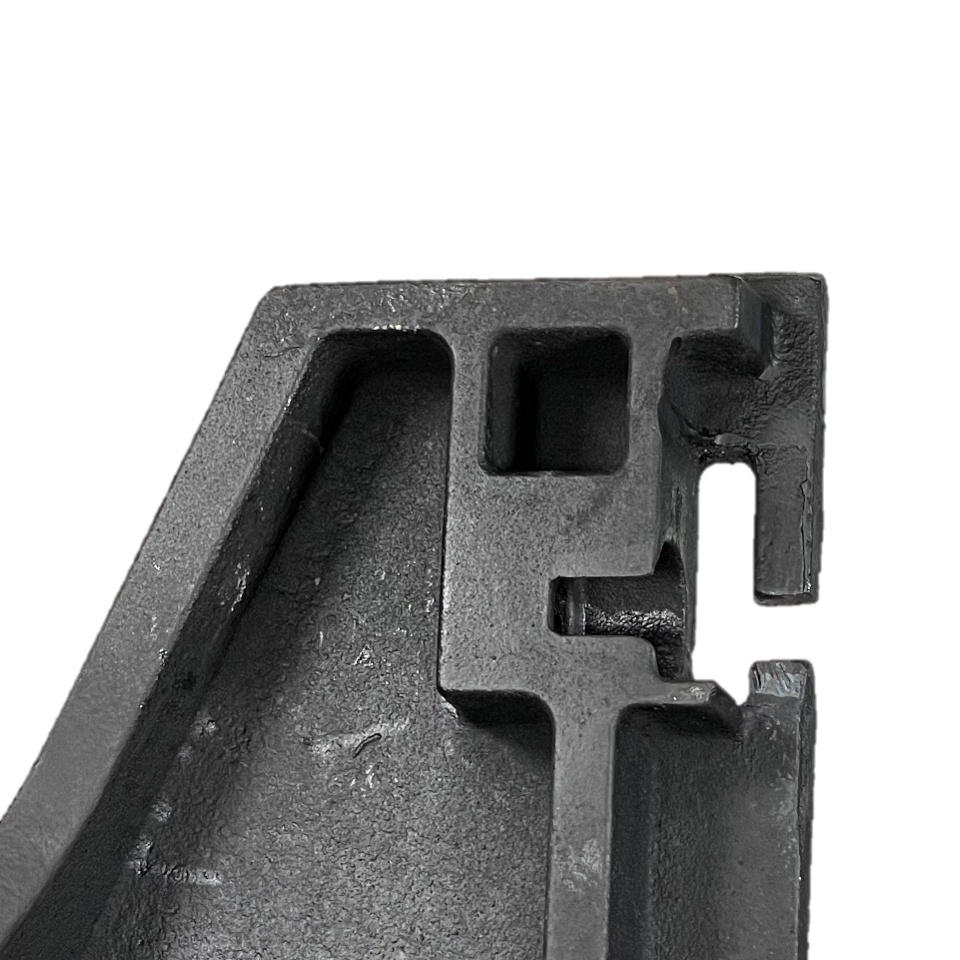

Öppna lock 1 i betäckningen och lås den i uppfällt läge

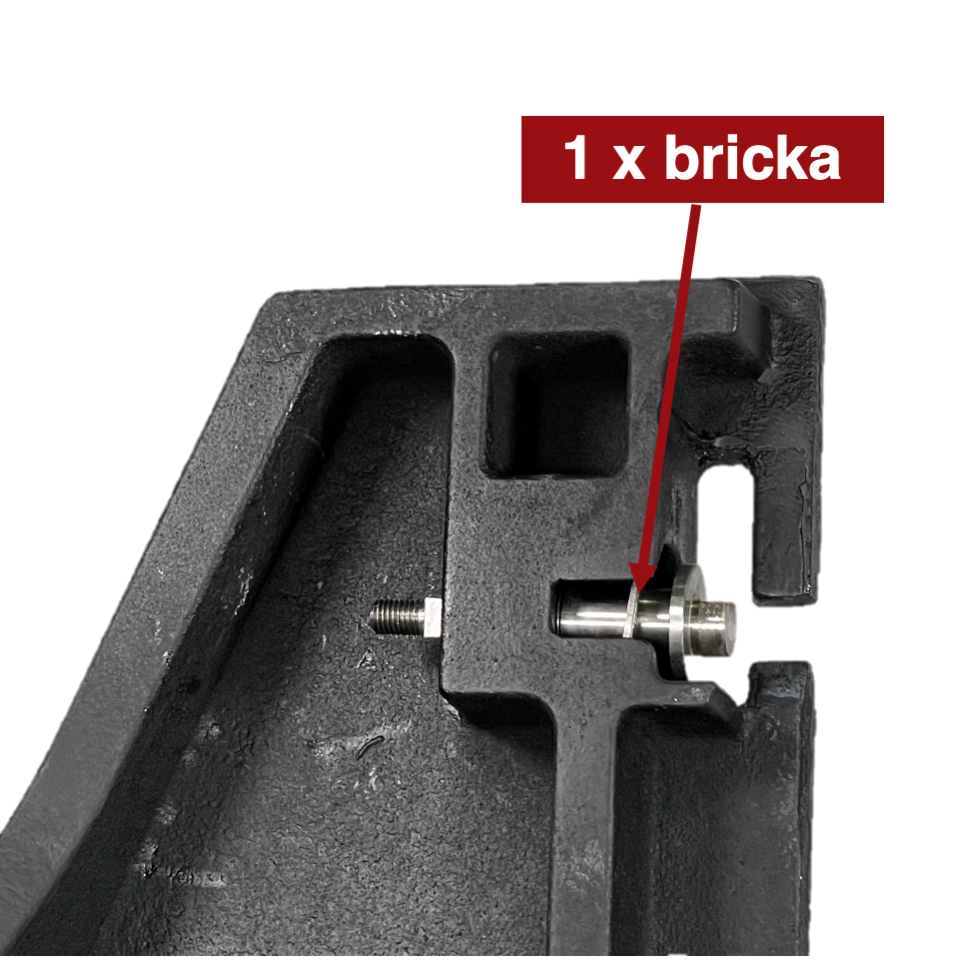

Montera låsbult med 1 bricka

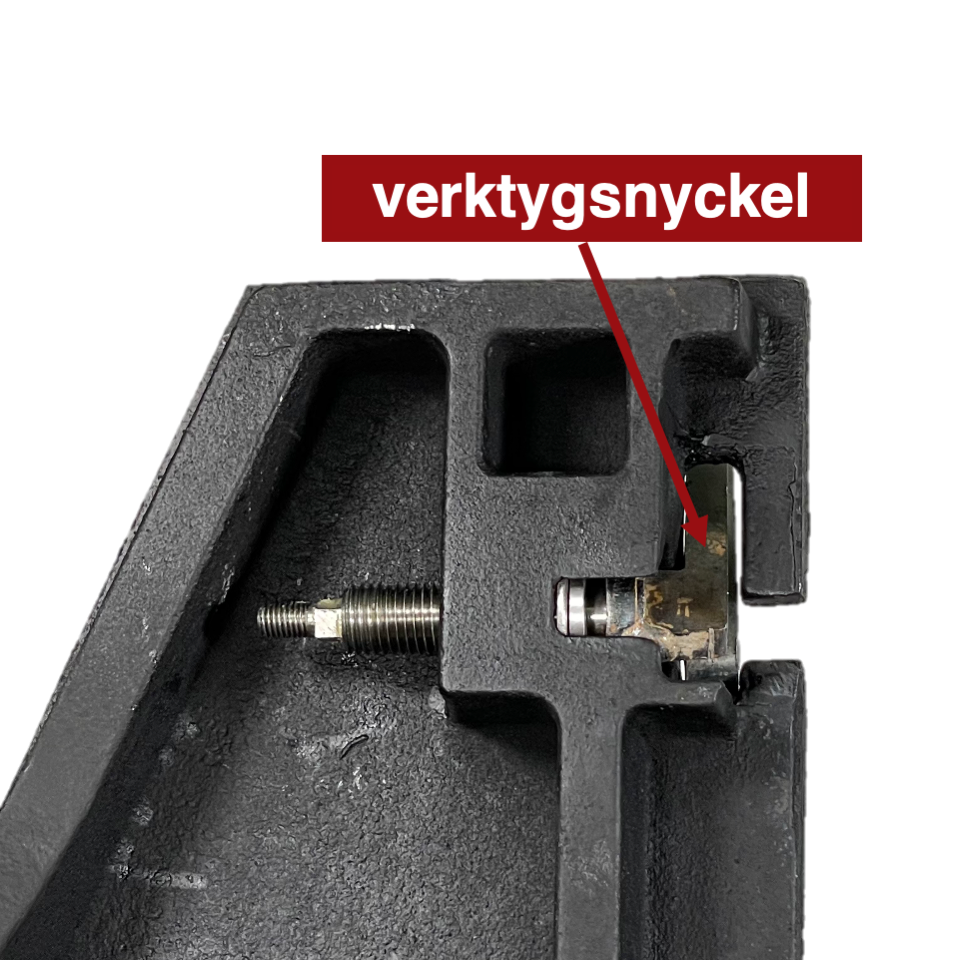

Sätt verktygsnyckeln på plats och rotera till öppet läge. Sätt fast verktygsnyckeln i öppet läge.
Om inte verktygsnyckeln når i botten kan en bricka adderas på nyckelsidan.

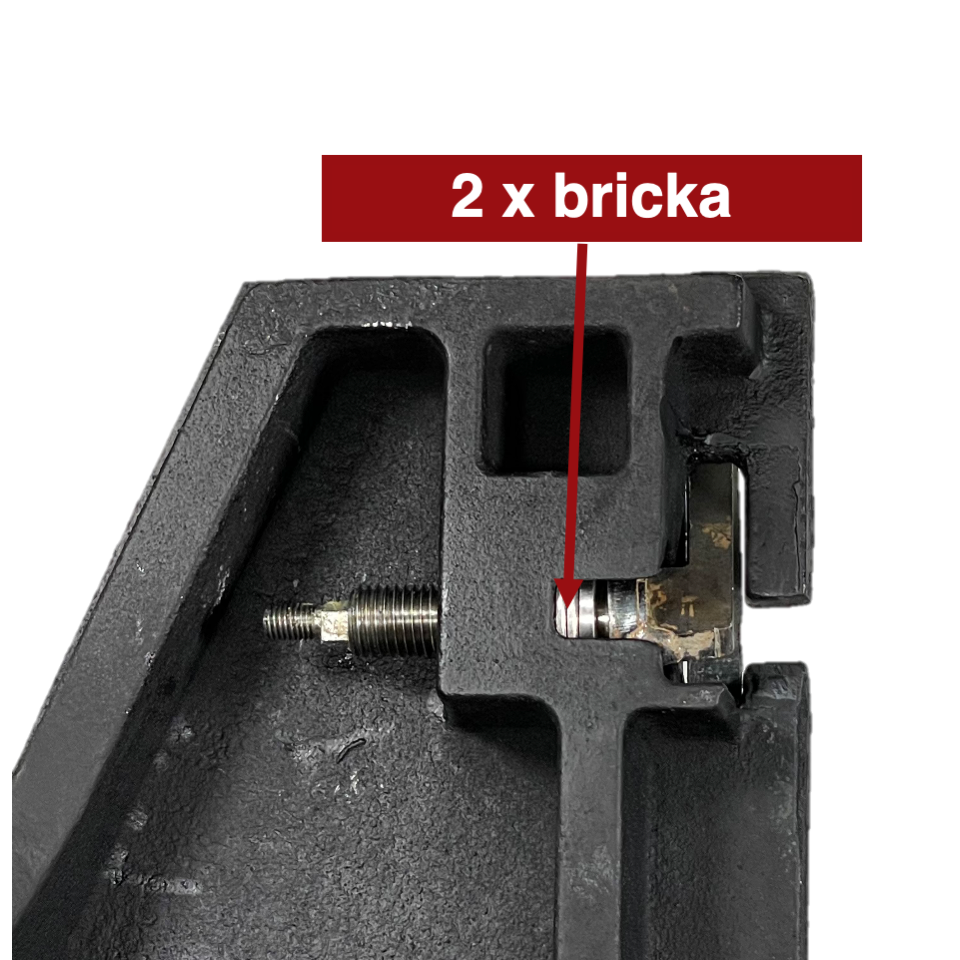

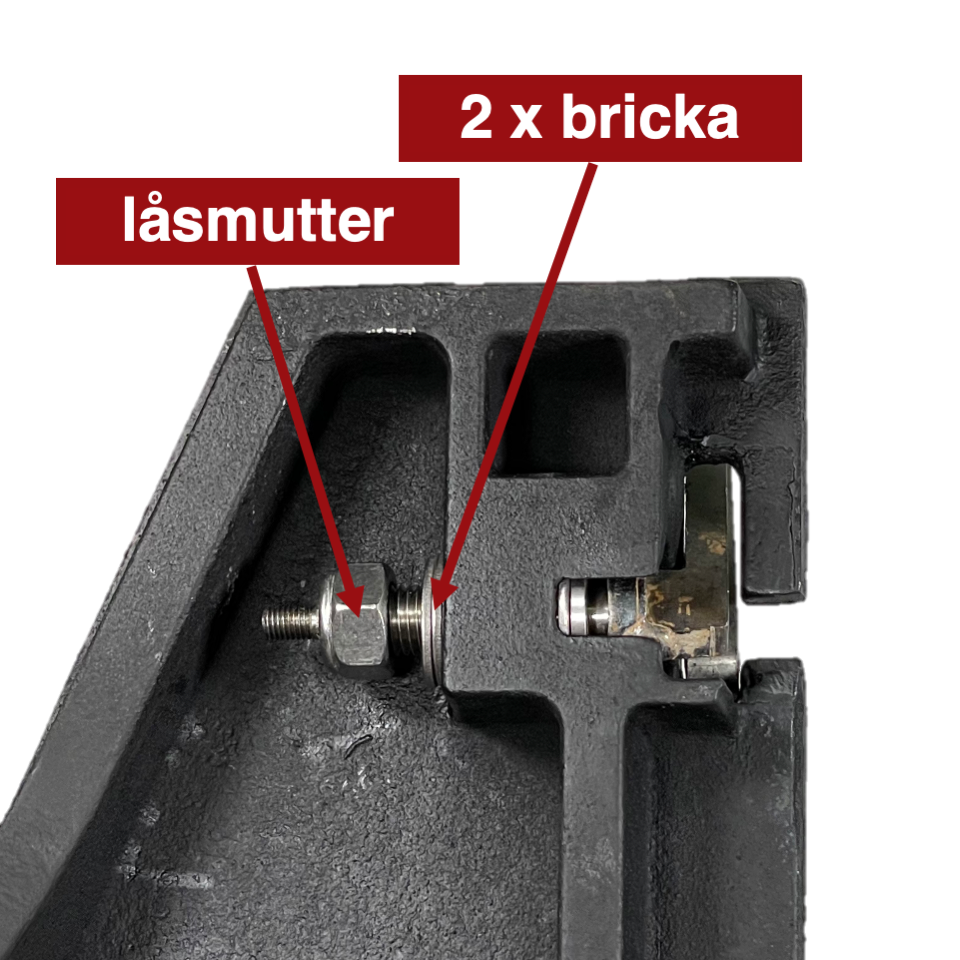

Med verktygsnyckeln på plats monteras 2 brickor och låsmutter M20

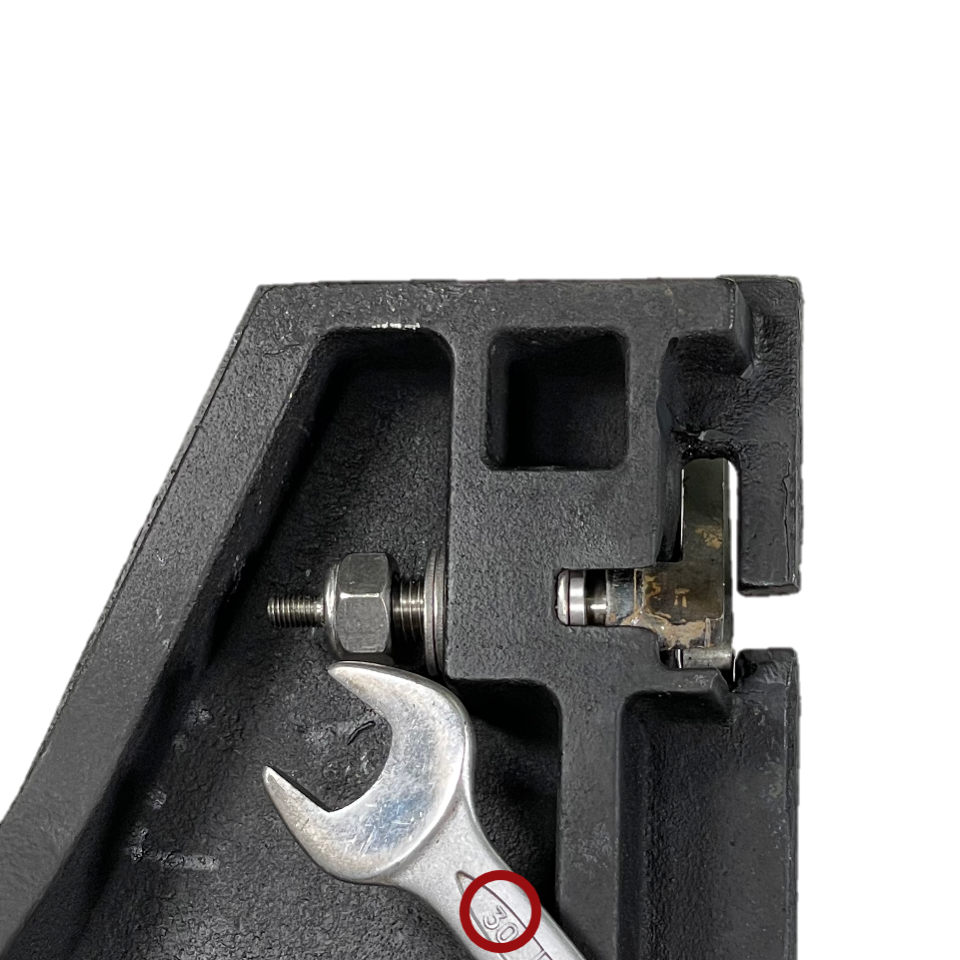

Blocknyckel 30 används för att dra den M20-muttern

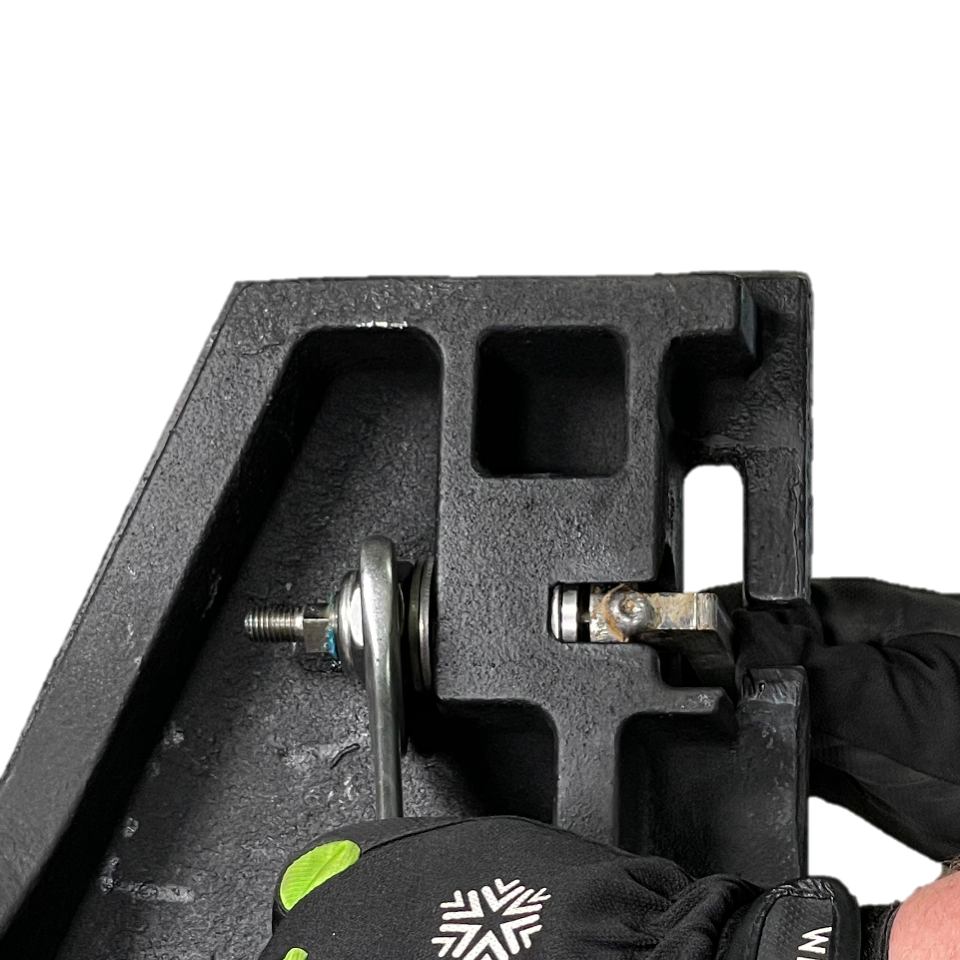

Håll fast med verktygsnyckeln och dra åt M20-muttern. Dra inte hårdare än att låsbulten är stadig samtidigt som den roterar så lätt att fjädern säkert kan rotera låset.

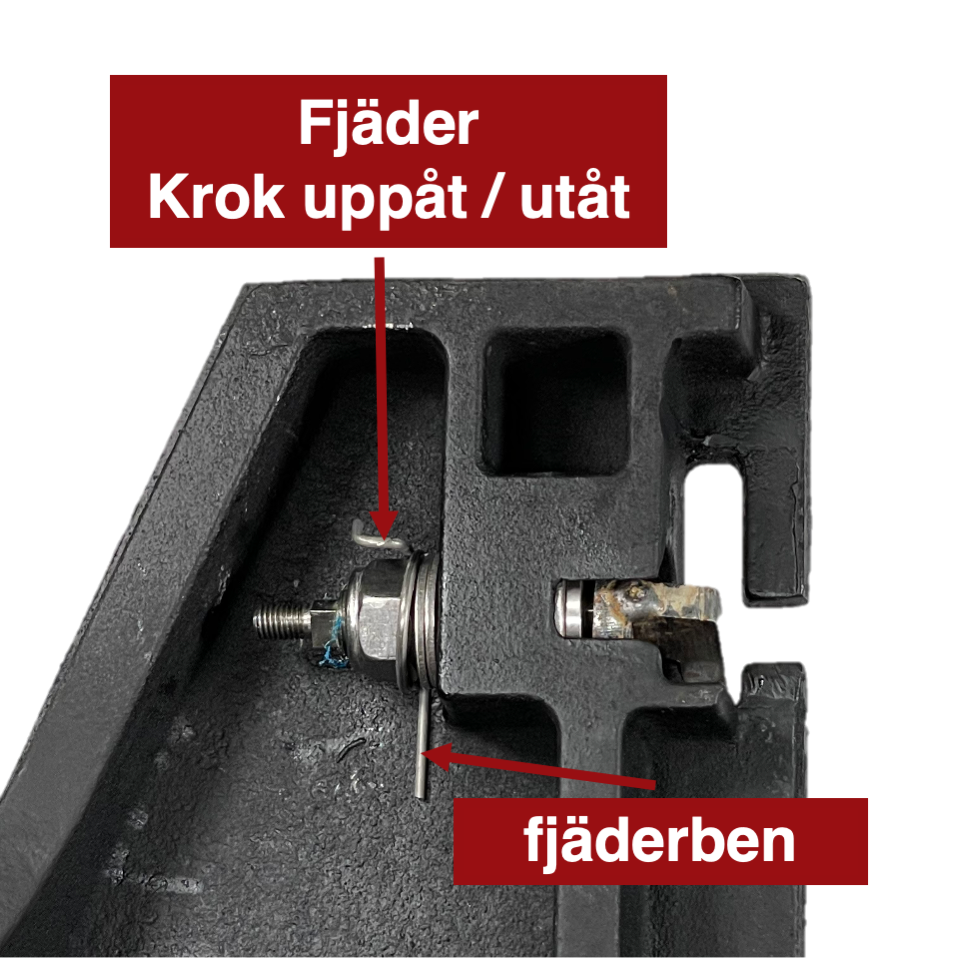

Montera fjädern enligt bilden. Den ska ligga utanpå M20-muttern.

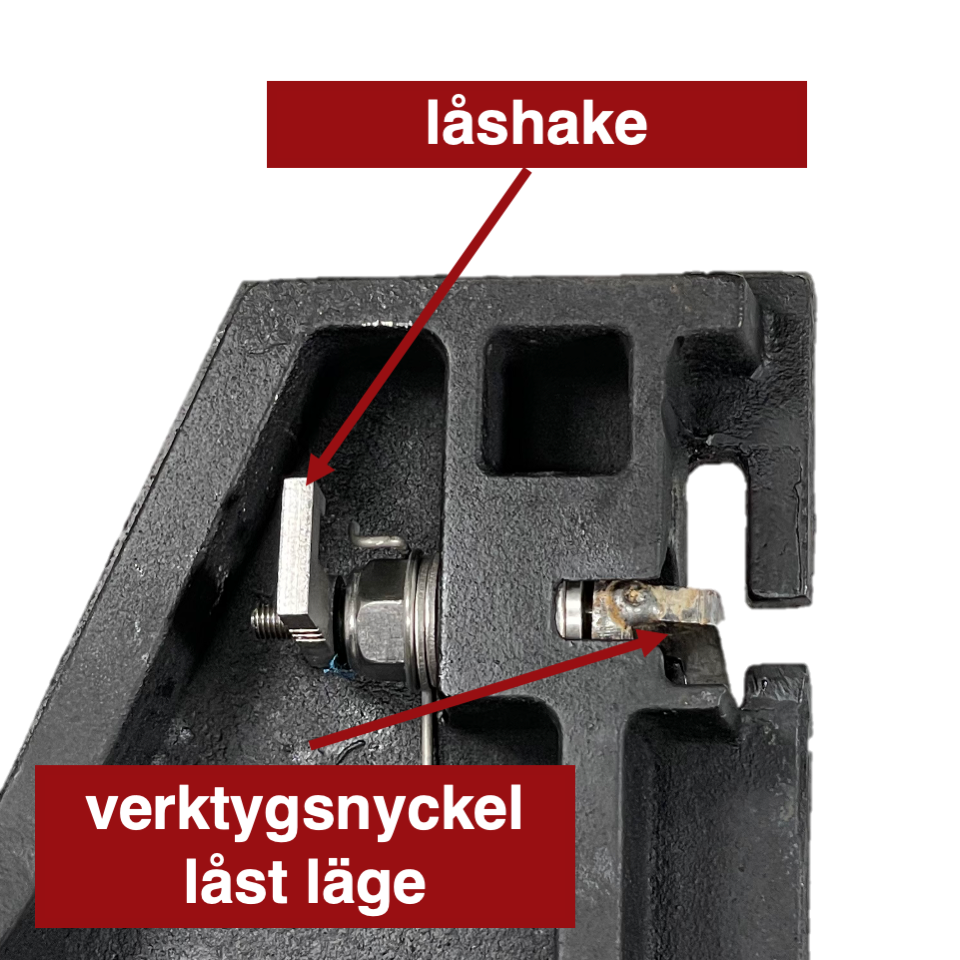

Montera låshaken

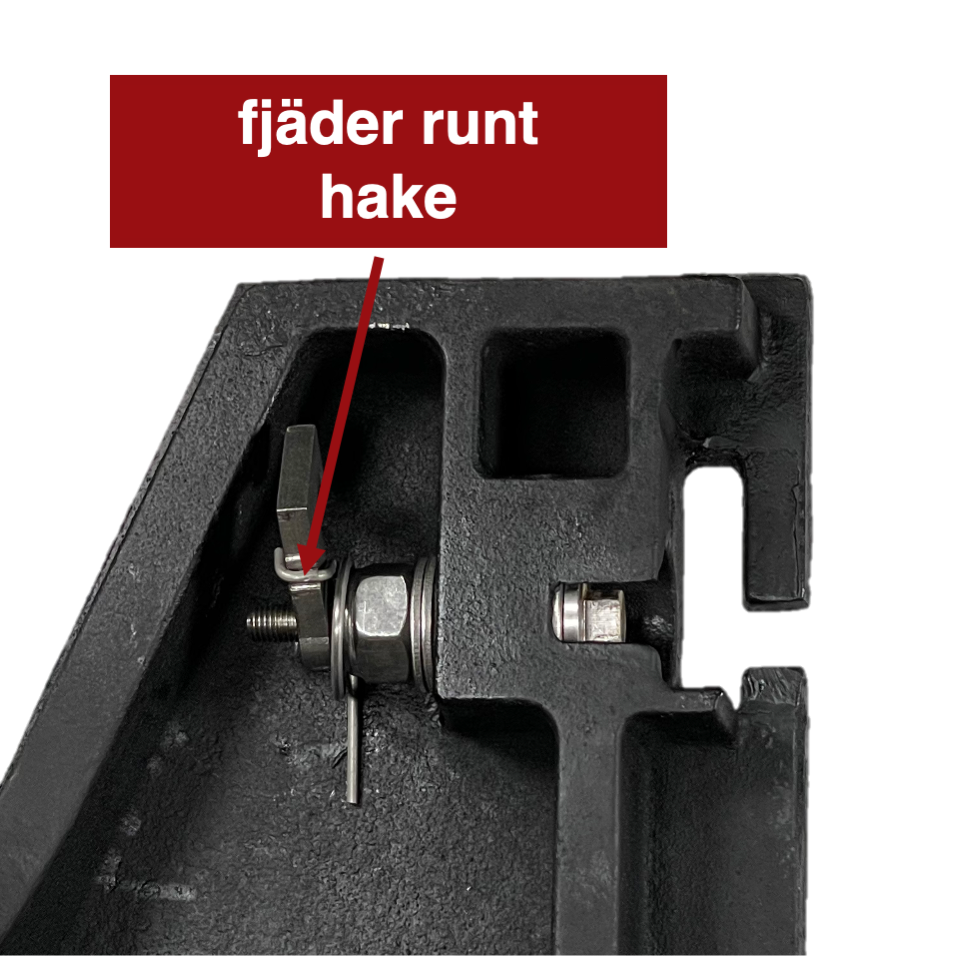

Lägg fjäderns krok runt låshaken

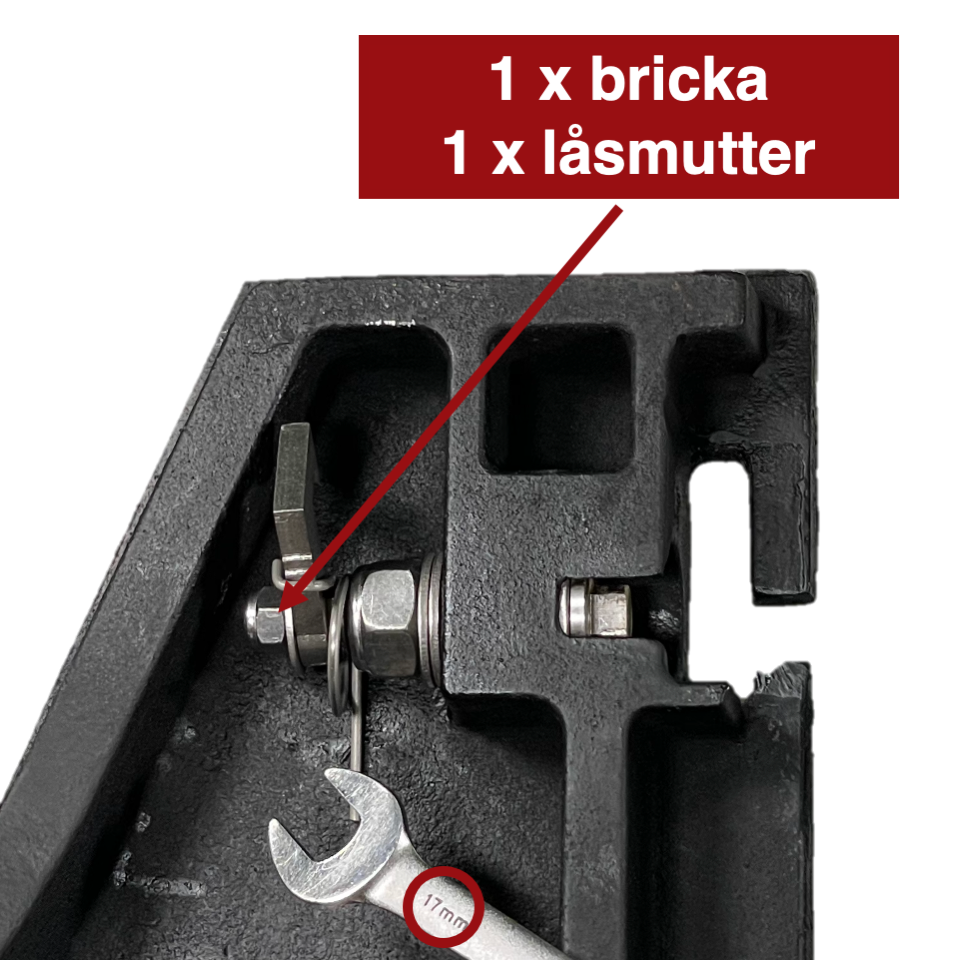

Montera en bricka innanför en låsmutter M10 utanför låshaken. Blocknyckel storlek 17 används

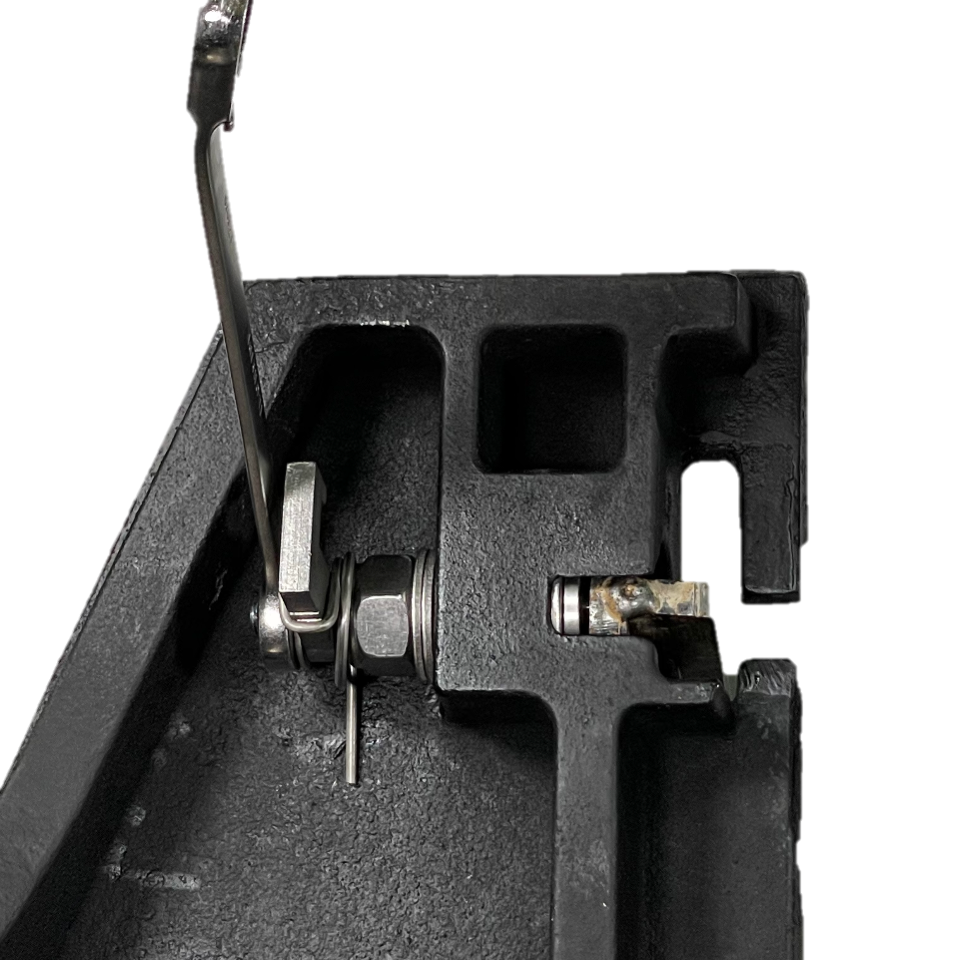

Håll emot med verktygsnyckeln och dra åt M10-muttern

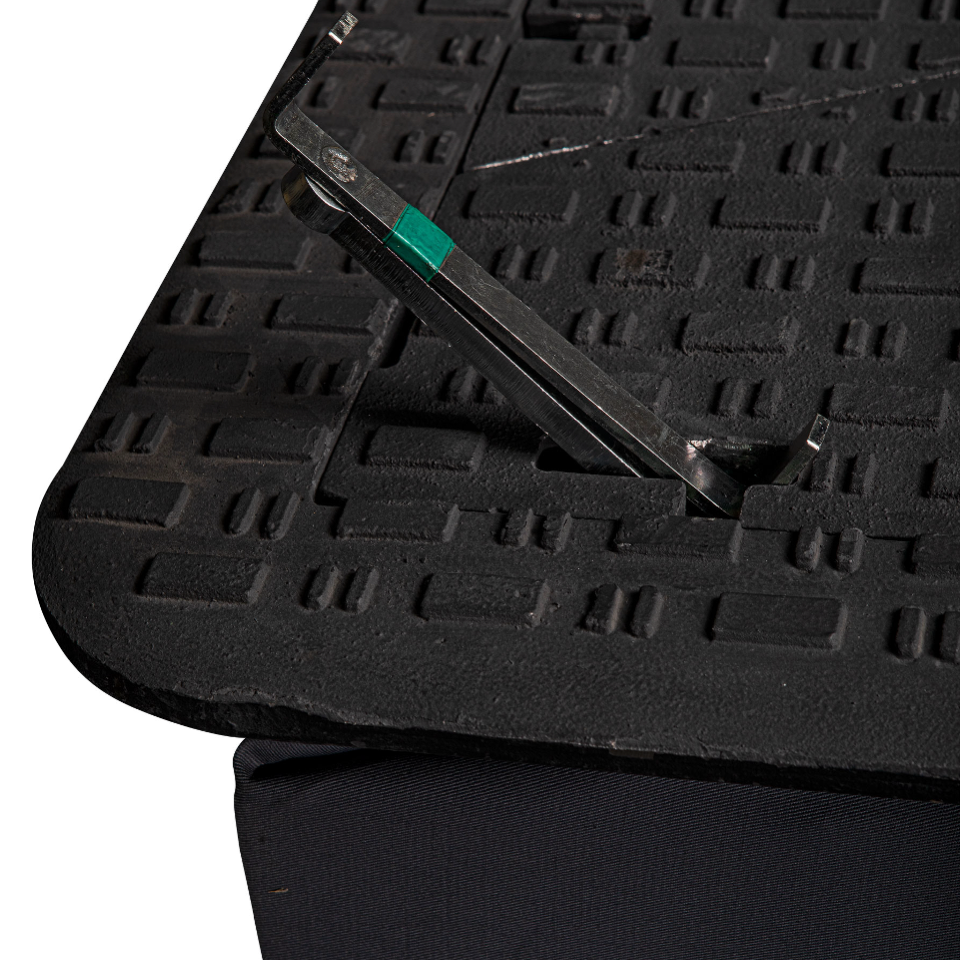

Sätt verktygslåset på plats med hållare för öppet läge. Nu ska locket kunna stängas utan att det står på låshaken.Kontrollera låsets funktion genom att stänga locket och ta ur nyckeln. Försök sedan öppna locket med t ex öppningsvertyget
Låset ska rotera så att kroken säkert håller locket på plats. Om inte låset roterar behöver låsmutter M20 lossas något tills låset roterar av kraften från låsfjädern.
