2018-09-06
Produktsammanställning från Rala

Skarvkopplingar, reduceringar, ändpluggar och kabeltätningar för mikrorör

För mikrorör från 4 mm till 16 mm

Det är inte alltid lätt att veta vilka delar som passar till vilka. Denna sammanställning underlättar valet av skarvkopplingar, reduceringar, ändpluggar och kabeltätningar till mikrorör. I tabellerna hittar du alla fakta du behöver veta för att göra ett korrekt val och säkerställa kvaliteten i installationen.

Egenskaper

  • Enkla att montera
  • Uppfyller alla de krav som finns i Testspecifikation EN 50411-8-2009
  • Material: PE
  • Temperatur för drift: -40° to +65°C
  • Temperatur för installation: -20° to +50°C
  • Tryck: 15 Bar
  • Vattentäthet: 0,5 bar.

För mer info kring artiklarna se i tabellerna nedan.



Skarvkopplingar för skåp och brunn

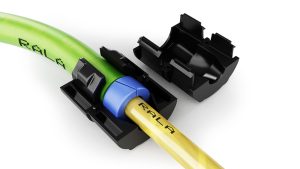

Öppningsbar skarvkoppling för mikrorör.

Skarvkopplingar för skåp och brunn

Art nrBenämningFörpackningsenhet
1320200Skarvkoppling, 4/3 x 4/3 mm100
1320310Skarvkoppling, 5/3,5 x 5/3,5 mm10
1301008Skarvkoppling 7/3,5 x 7/3,510
1300056Skarvkoppling 7/5,5 x 7/5,5 mm10
1300057Skarvkoppling 10/8 x 10/8 mm10
1300053Skarvkoppling 12/10 x 12/10 mm10
1304008Skarvkoppling 14/10 x 14/10 mm10

Skarvkoppling i mark

Används till mikrorör för direktförläggning i mark.
Unik lösning som är mycket stryktålig och med en mycket funktionell fuktspärr.

Skarvkopplingar i mark

Art nrBenämningFörpackningsenhet
1301013Skarvkoppling 7/3,5 x 7/3,5 mm, TV mikrorör "kugghjul"10
1304013Skarvkoppling 14/10 x 14/10 mm, TV mikrorör "kugghjul"10

Reduceringskopplingar

Smidig och lätthanterlig koppling när installationen går mellan olika diameter på mikrorören.

Ej anpassade för direktförläggning.

Reduceringskopplingar

Art nrBenämningFörpackningsenhet
1320211Reduceringskoppling 5/3,5 - 4/3 mm100
1301006Reduceringskoppling 7/5,5 - 4/3 mm100
1301004Reduceringskoppling 7/3,5 - 5/3,5 mm10
1301007Reduceringskoppling 7/3,5 - 5/3,5 mm för kabel 0,9 -2,5 mm10
1300052Reduceringskoppling 10/8 - 7/5,5 mm10
1300069Reduceringskoppling 12/10 - 7/5,5 mm10
1300068Reduceringskoppling 12/10 - 10/8 mm100
1304009Reduceringskoppling 14/10 - 7/5,5 mm10
1304010Reduceringskoppling 14/10 - 10/8 mm10
1304005Reduceringskoppling 14/10 - 12/10 mm10
2000211Reduceringskoppling 16/12 - 12/10 mm10
1305005Reduceringskoppling 16/10 - 14/10 mm10

Ändpluggar för skåp och brunn

Öppningsbar rörplugg för mikrorör som är återanvändningsbar. Greppar mot röret till skillnad från svarta plasthuvar och många andra rörpluggar.

Ändpluggar för skåp och brunn

Art nrBenämningFörpackningsenhet
1320201Rörplugg, 4 mm100
1320312Rörplugg, 5 mm10
1300060Rörplugg, 7 mm10
1300061Rörplugg 10 mm10
1300063Rörplugg 12 mm10
1304002Rörplugg 14 mm40
1305002Rörplugg 16 mm10

Ändpluggar i mark

Används till mikrorör för direktförläggning i mark. Öppningsbara, mycket stryktåliga och med en effektiv fuktspärr.

Ändpluggar i mark

Art nrBenämningFörpackningsenhet
1301014Rörplugg 7 mm, direktförlagd, gummiförslutning10
1304014Rörplugg 14 mm, direktförlagd, gummiförslutning10

Kabeltätningar för mikrorör

För att kunna behålla mikrorörens funktion så måste ändarna tätas mot vatten, grus eller andra föroreningar vid förläggning av kabeln. Det är viktigt att täta mellan mikrokabel och mikrorör direkt i samband med installationen.

För att eftermontage skall kunna ske är kabeltätningarna delbara.

Kabeltätningar för mikrorör

Art nrBenämningFörpackningsenhet
1320221Kabeltätning, mikrorör, delbar 4/3 (1,6-1,8 mm)100
1320321Kabeltätning för mikrorör, delbar 5/3,5 (1,6-1,8 mm)100
1320322Kabeltätning för mikrorör, delbar 5/3,5 (2,3-2,5 mm)100
1301021Kabeltätning, mikrorör 7/3,5 (1,6-1,8 mm), delbar100
1301023Kabeltätning, mikrorör 7/3,5 (1,9-2,1 mm), delbar100
1301024Kabeltätning, mikrorör 7/(3,5-5,5) (2,3-3,0 mm), delbar100
1302022Kabeltätning, mikrorör 10/8 (2,5-3,5 mm), delbar25
1302023Kabeltätning, mikrorör 10/8 (3,5-5,0 mm), delbar25
1302024Kabeltätning, mikrorör 10/8 (5,0-6,5 mm), delbar25
1303022Kabeltätning, mikrorör 12/10 (2,5-3,5 mm), delbar25
1303023Kabeltätning, mikrorör 12/10 (3,5-5,0 mm), delbar10
1303024Kabeltätning, mikrorör 12/10 (5,0-6,5 mm), delbar24
1303025Kabeltätning, mikrorör, delbar 12/10 (6,5-8,0 mm)25
1304022Kabeltätning, mikrorör 14/10 (2,5-3,5 mm), delbar25
1304023Kabeltätning, mikrorör 14/10 (3,5-5,0 mm), delbar25
1304024Kabeltätning, mikrorör 14/10 (5,0-6,5 mm), delbar25
1304025Kabeltätning, mikrorör 14/10 (6,5-8,0 mm), delbar25
1305022Kabeltätning 16/(2,5-3,5 mm), delbar25
1305023Kabeltätning 16/(3,5-5,0 mm), delbar25
1305024Kabeltätning 16/(5,0-6,5 mm), delbar25
1305025Kabeltätning 16/(6,5-8,0 mm), delbar25
